擺落錘適用于各種塑料管材、板材及其它非金屬材料的落錘沖擊試驗。主要由工作臺、防止二次沖擊機構、錘體、錘體升降及自動落錘機構、電機、減速器、電控箱、機座等組成。

落錘沖擊試驗機的技術特點：

1.采用自動化控制，錘體可以自動找零點，自動掛錘，自動提錘到設定高度，自動檢測門是否關閉等。本機所配專用控制面板和顯示屏可滿足用戶試驗要求，實時顯示橫梁高度，提供試驗參數諸如沖擊高度等參數設置

2.落具有驅動電機控制系統，設定沖擊高度和錘頭重量后，通過電腦和控制按鍵控制試驗開始，試驗機能使提升，釋放，數據采集成為一套全自動化過程

3.整個試驗機四周配備安全防護裝置，防止斷裂試樣飛濺，同時要求防護門有自鎖功能，在門打開的情況下，試驗機會自鎖，主要操作無效，從而防止誤操作，保證試驗人員的安全

4.試驗機帶有防二次沖擊裝置：設備配置防二次沖擊裝置，防二次沖擊裝配采用氣缸驅動，初始狀態氣缸縮回，當檢測到錘體反彈時，氣缸伸出，將緩沖桿頂出，接住錘體，防止錘體二次沖擊試件。

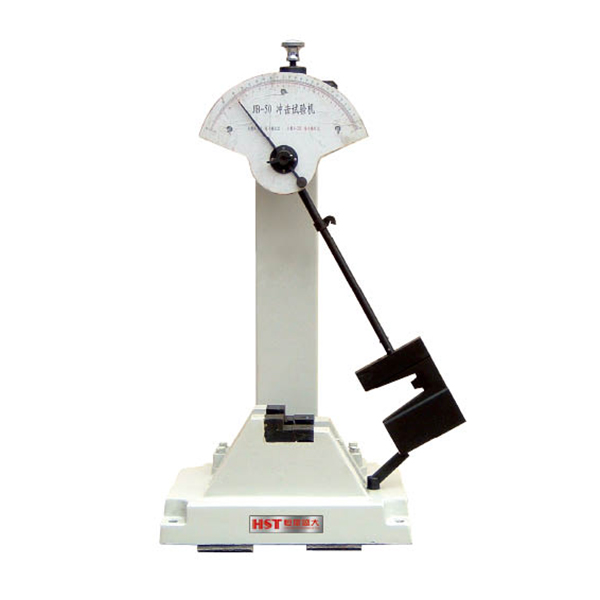

使用方法：

1.試驗前根據打擊能量要求，更換合適的擺錘。

2.打開機身電源開關，手持操作器使擺錘進行一次空打(不放置試樣)，檢查度盤被動針是否指零，若不指零應調整指針位置，使得、空打時指針為零。

3.用木塊把擺錘擱置在支座邊上，用缺口對中樣板使沖擊試樣缺口處于支座跨度中心，缺口面在沖擊受拉一面。

4.按下“啟動”按鈕，提升擺錘，當場起到設定高度并穩定后，清除擱置木板機擺錘打擊圈內的一切障礙，并把度盤指針撥到打擊能量刻度處。

5.按下“沖擊”按鈕，落錘擊斷試樣，待擺錘回?cái)[時，按“制動”按鈕，當擺錘停止擺動后，記下沖擊能量。試驗結束，關閉操作器電源及沖擊試驗機電源，把操作器掛回原位
