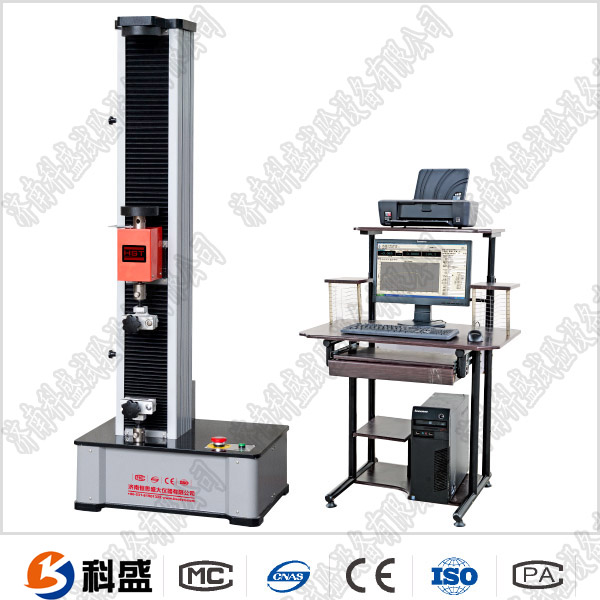

薄膜拉力試驗機
薄膜拉力試驗機設備特點：
u中橫梁采用三根導桿和石墨自潤滑套導向，強壯的導向光杠增加設備的橫向剛性，確保橫梁線性運動。
u它能夠使十字街頭精確對齊，減少測量數據的差異，產生良好的整體精度；
u高精度滾珠絲杠副使傳動更加平穩整機剛性高，運行平穩；
u超大的試驗寬度，大限度滿足客戶需求；
u高精度電機驅動一套，精度高，響應快；
u高精度傳感器，精度高，穩定性好。
薄膜拉力試驗機主要技術指標：
|
型號 |
WDW-5S |
|
大試驗力 |
5kN |
|
試驗機級別 |
1級 |
|
試驗力測量范圍 |
2%～100%FS |
|
試驗力示值相對誤差 |
±1%以內 |
|
橫梁位移示值相對誤差 |
±1以內 |
|
位移分辨力 |
0.01mm |
|
橫梁速度調節范圍 |
0.01～500 mm/min |
|
橫梁速度相對誤差 |
設定值的±1%以內 |
|
有效拉伸空間 |
600mm(標準機型，可按需求定做) |
|
外形尺寸 |
425×400×1315mm |
|
電源 |
220V±10%；850W |
