（一）凈化原理
利用NO和NO2在硝酸中的溶解度比在水中大這一原理，可用稀硝酸對含NOx廢氣進行吸收。由于吸收為物理過程，所以低溫高壓將有利于吸收。表8-9為25℃時NO在硝酸中的溶解系數與硝酸濃度的關系。
表8-9 NO在不同濃度硝酸中的溶解度
| 硝酸濃度／％ | 0 | 0.5 | 1.0 | 2 | 4 | 6 | 12 | 65 | 99 |
| β值 | 0.041 | 0.7 | 1.0 | 1.48 | 2.16 | 3.19 | 4.20 | 9.22 | 12.5 |
注：β為標準狀態下1m3硝酸所溶解的NO的體積（m3）。
（二）工藝流程
稀硝酸吸收含NO 尾氣的工藝流程見圖8-6。吸收液采用的是“漂白硝酸”，即脫除了NO2以后的硝酸。

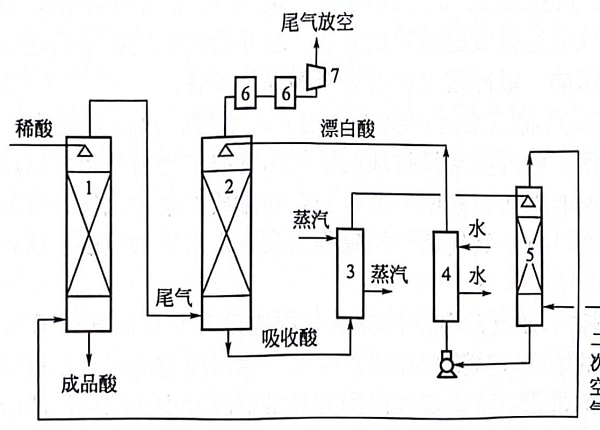

圖8-6 稀硝酸吸收法凈化含N ）x尾氣的工藝流程
1-硝酸吸收塔；2-尾氣吸收塔；3一加熱器；4一冷卻器；5-漂白塔；6-尾氣預熱器；7-尾氣透平
從硝酸吸收塔出來的含NOx尾氣由尾氣吸收塔下部進入，與吸收液（漂白稀硝酸，濃度為15％～30％）逆流接觸，進行物理吸收。經過凈化的尾氣進入尾氣透平，回收能量后排空。吸收了NOx后的硝酸經加熱器加熱后進入漂白塔，利用二次空氣進行漂白，再經冷卻器降溫到20℃，循環使用。吹出的NOx則進入硝酸吸收塔進行吸收。
（三）工藝操作指標
表8-10列出的是稀硝酸吸收法的工藝操作指標。
表8-10 稀硝酸吸收法的工藝操作指標
| 工 藝 條 件 | 凈化效率／％ | |||
| 吸收液濃度／％ | N4O2含量／％ | 空塔速度／（m／s） | 溫度／℃ | |
| 15~30 | 0.06~0.004 | <0.2 | 20 | 67~87 |
（四）影響因素
（1）溫度 該法主要是物理吸收過程，因此降低溫度有利于吸收。溫度與凈化效率的關系見圖8-7。
（2）吸收液濃度 濃度與NO2吸收率的關系見圖8-8。吸收液濃度一般以15％～30％為宜。

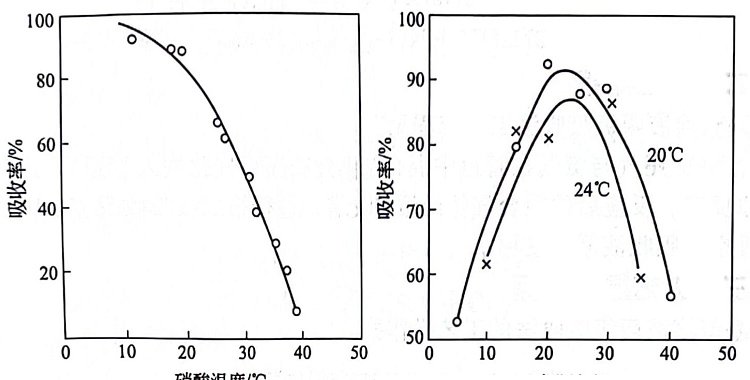

圖8-7 溫度對NO2吸收率的影響 圖8-8 濃度對NOx吸收率的影響
（3）硝酸中N2O4含量
N2O4含量高，吸收效率低，其影響見表8-11。因此，作為吸收劑的硝酸要盡量“漂白”，使N2O4含量盡可能低。
表8-11 硝酸中N2O4 含量對吸收率的影響
| HNO3 中N2O4含量／％ | HNO3溫度／℃ | 氣體中NOX濃度／（mL／m3） | 效率／％ | |
| 人 口 | 出 口 | |||
| 0.004 | 13 | 1492 | 195 | 87 |
| 0.012 | 13 | 1576 | 215 | 86 |
| 0.060 | 12 | 2150 | 705 | 67 |
（4）空塔速度 當吸收溫度和液氣比相同時，增大空塔速度，吸收效率下降（見表8-12）。但空塔速度也不宜太小，否則就不經濟。
表8-12 空塔速度對吸收效率的影響
| 硝酸量/(L/h) | 氣量/(m3/h) | 液氣比/(L/m3) | 空速/(m/s) | 進口NO2濃度/(mL/m3) | 出口NOX濃度／（mL／m3） | 吸收效率／％ | |
| 最高 | 最低 | ||||||
| 240 | 24 | 10 | 0.2 | 2805 | 1450 | 968 | 58.2 |
| 360 | 36 | 10 | 0.3 | 2876 | 1805 | 975 | 48.3 |
| 420 | 42 | 10 | 0.35 | 2821 | 2301 | 1155 | 39.5 |
（5）壓力 在其他條件相同時，增加壓力有利于吸收，見表8-13。
表8-13 壓力對吸收效率的影響
| 表壓／kPa | 2000 | 1000 | 100 |
| 吸收率／％ | 77.5 | 59.5 | 4.30 |
